乘客电梯:为运送乘客设计的电梯,要求有完善的安全设施以及 一定的轿内装饰。
基本信息
以电动机为动力的垂直升降机,装有箱状吊舱,用于多层建筑乘人。服务于规定楼层的固定式升降设备。它具有一个轿厢,运行在至少两列垂直的刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。习惯上不论其驱动方式如何,将电梯作为建筑物内垂直交通运输工具的总称。
乘客电梯 组成
曳引系统
曳引系统的主要功能是输出与传递动力,使电梯运行。曳引系统主要由曳引机、曳引钢丝绳,导向轮,反绳轮组成。
导向系统
导向系统的主要功能是限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作升降运动。导向系统主要由导轨,导靴和导轨架组成。

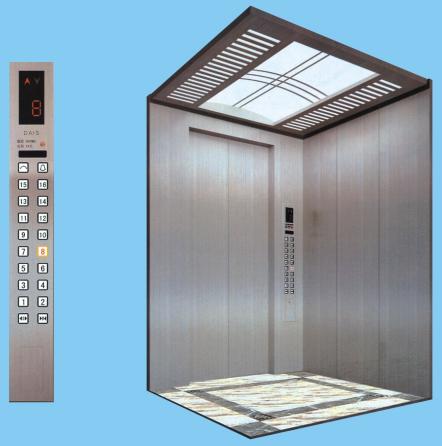

轿厢
轿厢是运送乘客和货物的电梯组件,是电梯的工作部分。轿厢由轿厢架和轿厢体组成。
门系统
门系统的主要功能是封住层站入口和轿厢入口。门系统由轿厢门,层门,开门机,门锁装置组成。
重量平衡系统:系统的主要功能是相对平衡轿厢重量,在电梯工作中能使轿厢与对重间的重量差保持在限额之内,保证电梯的曳引传动正常。系统主要由对重和重量补偿装置组成。
电力拖动系统
电力拖动系统的功能是提供动力,实行电梯速 度控制。电力拖动系统由曳引电动机,供电系统,速度反馈装置,电动机调速装置等组成。
电气控制系统
电气控制系统的主要功能是对电梯的运行实行操纵和控制。电气控制系统主要由操纵装置,位置显示装置,控制屏(柜),平层装置,选层器等组成。
安全保护系统
保证电梯安全使用,防止一切危及人身安全的事故发生。由限速器,安全钳,缓冲器,端站保护装置组成。
高效矢量VVVF变频器系统
乘客电梯采用矢量控制的数字闭环VVVF变频器,可根据轿厢的实际负载,上下行速度,通过对电流大小和相位的调整,实时精确控制主机转动力矩,保证电梯平稳运行。
乘客电梯 分类
按驱动方式分类
交流电梯:用交流感应电动机作为驱动力的电梯。根据拖动方式又可分为交流单速、交流双速、交流调压调速、交流变压变频调速等。
直流电梯:用直流电动机作为驱动力的电梯。这类电梯的额定速度一般在2.00m/s以上。液压电梯:一般利用电动泵驱动液体流动,由柱塞使轿厢升降的电梯。
齿轮齿条电梯:将导轨加工成齿条,轿厢装上与齿条啮合的齿轮,电动机带动齿轮旋转使轿厢升降的电梯。
螺杆式电梯:将直顶式电梯的柱塞加工成矩形螺纹,再将带有推力轴承的大螺母安装于油缸顶,然后通过电机经减速机(或皮带)带动螺母旋转,从而使螺杆顶升轿厢上升或下降的电梯。
直线电机驱动的电梯,其动力源是直线电机。电梯问世初期,曾用蒸汽机、内燃机作为动力直接驱动电梯,现已基本绝迹。电机经减速机
按速度分类
电梯无严格的速度分类,中国习惯上按下述方法分类。
低速梯:常指低于1.00m/s速度的电梯。
中速梯:常指速度在1.00~2.00m/s的电梯。
高速梯:常指速度大于7m/s的电梯。
乘客电梯-客梯
一、 电梯在各服务层站设有层门、轿厢运行方向指示灯、数学显示轿厢、运行位置指层器和召唤电梯按钮。电梯召唤按钮使用时,上楼按上方向按钮,下楼按下方向按钮。
二、 轿厢到达时,层楼方向指示即显示轿厢的运动方向,乘客判断欲往方向和确定电梯正常后进入轿厢,注意门扇的关闭,勿在层门口与轿厢门口对接处逗留。
三、 轿厢内有位置显示器、操纵盘及开关门按钮和层楼选层按钮。进入轿厢后,掀按欲往层楼的选层按钮。若要轿厢门立即关闭,可掀按关门按钮。轿厢层楼位置指示灯显示抵达层楼并待轿厢门开启后即可离开。
四、 本电梯额定载重为13人,不能超载运行,人员超载时请主动退出。
五、 乘客电梯不能经常作为载货电梯使用,绝对不允许装运易燃、易爆品。
六、 当电梯发生异常现象或故障时,应保持镇静,可拨打轿厢内救援电话,切不可擅自撬门,企图逃出轿厢。
七、 乘客不准依靠轿厢门,不准在轿厢内吸烟和乱丢废物,保持轿厢内的清洁与卫生。
八、 乘客要爱护电梯设施,不得随便乱按按钮和乱撬厢门。
九、 司机要严格履行岗位职责,电梯运行期间不得远离岗位,发现故障及时处理和汇报。
十、 不允许司机以检修、急停按钮作为正常行使起动前的消除召唤信号;不允许用检修速度在层、轿厢门开起情况下行使;不允许开起轿厢顶活板门、安全门;不允许以检修速度来装运超长物件行使;不允许以手动轿厢门的起、闭作为电梯的起动或停止功能使用;不允许在行使中突然换向。
十一、 司机要经常检查电梯运行情况,定期联系电梯维修保养,做好维保记录。
十二、 电梯停止使用时,操作人员应将轿厢停于基站,并将操动盘上的开关全部断开,关闭好层门。如遇停电通知,提前做好电梯停驶工作。
